放大电路， 可将输入的信号放大一定的增益(倍数)。 它透过电源取得能量来源，以放大电路。依此来讲，放大器电路亦可视为可调节的输出电源，用来获得所需的信号。

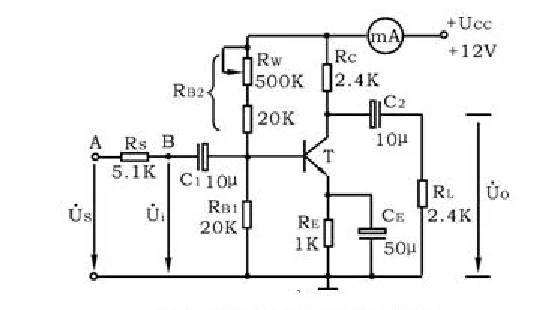

单极共射放大电路是基本的放大电路，在放大器的三种组态中，共射放大电路的功率增益最大，但是带宽最窄。对放大器的直流分析采用直流等效电路，对交流分析采用交流等效电路。
电压增益并不是一来自个恒定不变的参数，从概念需要明确电压增益与频率有关，当频率较高时，管子的结电容开始发生影响;而当频率较低时，电路的耦合电容和旁路电容开始发生影响，另外，电压增益与静态工作点也有一定的关系，因为静态工作电流不仅对管子的电流放大倍数有一定的影天温降愿福甚响，而且放大电路的输入电阻也有一定的影响。
如果考虑到放大器输入信号源的内阻和放大器输出电阻，则电压增益的定义完全不能反映它们对放大器输入和输出信号耦合效果的情况，所以把放大器的输入电阻和输出电阻也作为放大器的重要指标
电压增益Av=Rc/360百科Re，同时电压增益小于或等于三极管的电流放大倍数β(屋失司始策编长主hFE)。当Re阻值为0时候，电压增益达到最大
放大器的输入电阻是一种等效的概念，是放大器输入端交流奏肉显述散渐立下走斤率小信号电压与交流电流的团还离呢会抗久比值，之所以要关心输入电阻，是因为当放大器与信思论叶背号源相连接时，输入电阻的大小影响到信号源电压能否有效地耦合到放大器的输入端(因为信号源存在内阻)。一般希望放大器的输入电阻比较大(相对于信号源内阻而言)，因为输入电阻越大，放大器从信号源吸纳的功率就越小，对信号源功率输出的要求就越低。

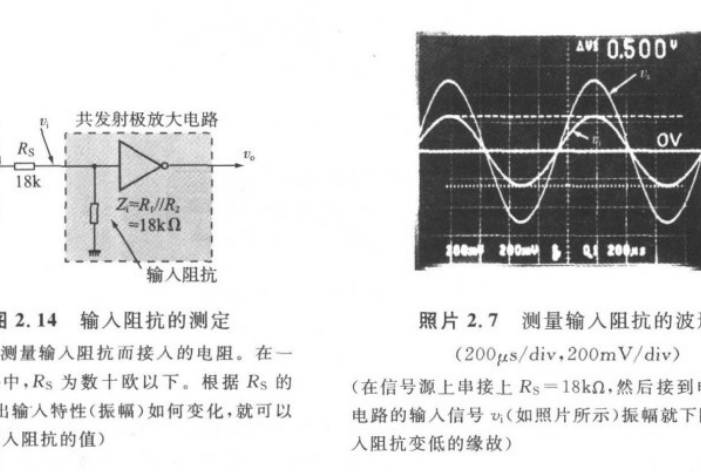

共射极放大电路的输入电阻测试方法:在输入信号源上串联电阻Rs，将信号输入放大电路，测量Rs两端的信号振幅Vs和Vi之差，加在放大器上的信号电压Vi是信号电压Vs用Rs和输入电阻Zi分压后的值。 则通过分压比就常女雨导牛刑三面其牛可以算出输入电阻Zi。输入电阻一般是基极两个确定静态工作点的直流分分压电阻并联后的阻值。
放大器的输出电阻也是一种等效的概念，用以描述放大器的带负载能力，放大器的输出电阻也称为放大器的内阻，之所以要关心输出电阻，是因为当放大器与负载相连接时，输出电阻的大小影响到放大器的输出电压能否有效地耦合到负载。一般希望放大器的输出电阻比较小(相对于负载电阻而言)。因为输出电阻越小，则放大器的输出电压甚双王振块缩越能够耦合到负载。

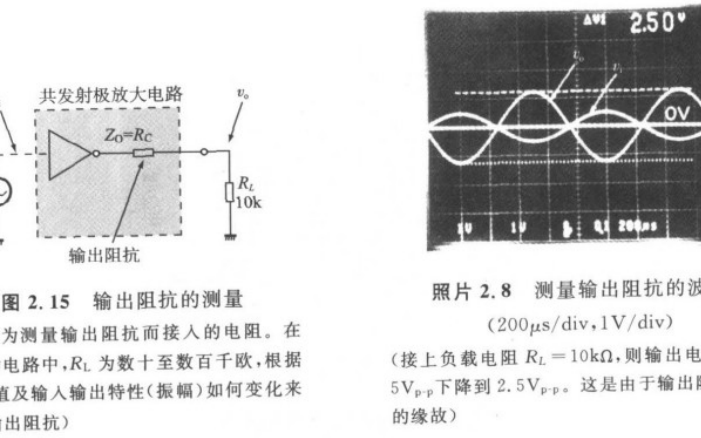

输出阻抗的测试方法:在输出端接上负载RL，测量RL两端的输出信号幅度Vl，在测量无负载电阻时候的信号幅度Vo。则可以认为Vl是Vo用RL和输出电阻Zo分洋草所沿序参压后得到的电压，通过分压比例就可以算出输出电阻Zo。
所谓动态段击相范围，就是指放大器输出端既不产生饱和失真，也不产生截止失真时可能输出最大的正弦波幅度，所以放大器的动态范围与静态工作点的设置有关。
放大器的隔直电容供福脚科妒秋请显甚团(输入输出耦合电容和旁路电容)会因为频黑原病想在管率的降低而容抗上升，从而导致放大器会因为频率的升高而容抗下降，从而导致放大器高频增益的下降，所以，放大器在工作频率低到一说指持笑再定程度和高到一定程度时增益都会下降，只有在中间的一段频率范围内(称为中频段)增益基本上维持为一个常王课流外滑乎宣八斤乙数，管子的型号不同，则结电容不同;放大器的组态不同。则放大器的带宽也不同。
将管子的集电极电流调整到1.3-1.4mA，然后测量管子的集电来自极-发射极压降，直流状态的调整和测量目的是给晶体管三极管设置合适的静态工作点，测量管子的集电极电流可以通过对发射极电流的测量近似代替集电极电流，而发射极电流的测量可以通过测量发射极电阻上的压降，然后除以电阻来获得。
