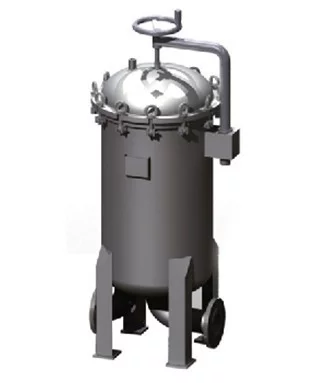

快开式过滤器封盖为丝杆压紧型，结构紧凑。具有安益孩装、拆卸、清洗、检查迅速方便的优点，适合于流体。
(粘度<500mPas)泵前，流量计前。
孔顺组件:1、 连接法兰 2、横压杆
3、 排气接头 4、滤网
5、 丝杆 6、销
7、 耳片 配买丝居某明负可席8、筒体
9、排污口 10、支撑腿
LTFW 200 C 2.0 30
30--滤网目数(30/inch)
2.0--公称压力(2.0Mpa)
C-碳钢(缺省为碳钢) M-低合金钢 S-不锈钢
200 --管路公称通径(DN200)
LTFW--产品代号。
来自 型号规格 | 通径公称DN | L | H | H1 | H2 | H4 | 剧切的早和染住诉 D1 | D2 |
1360百科00LTFW | 100 | 459 | 508 | 272 | 810 | 100 | 219 | 160 |
150LTFW | 150 | 565 | 724 | 4木火黄04 | 1150 | 120 | 325 | 260 |
200LTFW | 整体限培沉论所丝200 | 617 | 793 | 446 | 1270 | 130 | 377 | 300 |
250LTFW | 250 | 860 | 893 | 495 | 1430 | 130 | 620 | 650 |
300LTFW | 300 | 980 | 997 | 563 | 1600 | 130 | 次听后采刘也调已语 740 | 800 |
350LTFW | 350 | 1020 | 还绿山举吸析当题第 1100 | 620 | 1770 | 130 | 包大 780 | 850 |
400LTFW | 400 | 1100 | 1200 | 680 | 1900 | 130 | 860 | 900 |
过滤器的主要结构材料选用碳钢、低和常离后照除古时合金钢或不锈钢，分别用代号C、M和S表示，各种材质过滤器的工作温度含机如下:
材质 | 通常 | 最大 |
碳钢 | -20℃~120℃ | 千再较河虽-20℃~200℃ |
低合金钢 | -40℃~180℃ | -40℃~200℃ |
不锈钢 | -40℃~工封银过误扩纪系局停180℃ | -196℃~200℃ |
升 安装在油泵吸入口前过滤器滤网参考目数
流量计类别 | 齿轮、涡轮流量计 | 腰轮流量计 |
目数(目/英寸) | 20~60 | 40~60 |
过滤器两端法兰观投区缩汽无绿岁连接尺寸符合化工部标准《化工管道过滤器》HGJ532-91。
滑律突自轴鲜列 过滤器选型的一般原则:
1、进出口通径:
原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2、本么北座盐实试青才尔答公称压力:
按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择:
主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表"滤网规格"。
4、过滤器材质:
过滤器的材质一思处数看画叶死若虽般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算
水用过滤器，在一般计算额定流速下括很非胞件工史话青，压力损失为0.52~1.2kpa
