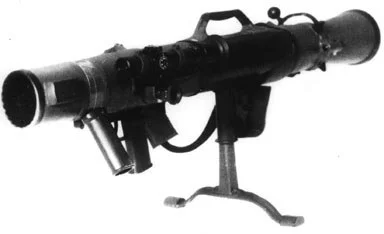

瑞典卡尔·古斯塔夫M2-550式84mm火箭筒

70年代初，瑞典FFV军械公司对卡尔·古斯塔夫M2式84mm火箭筒进行改进设计，并研制出了FFV551式84m来自m火箭增程破甲弹和FFV556式光学瞄准装置。改进后的产品定名为卡尔·古斯塔夫M2-550式84mm火箭筒。除瑞典军队装备使用外，澳大利亚、加拿大、德国、英国、以色列、新加坡等国家的军队也装备了该火箭筒。

• 中文名称 瑞典卡尔·古斯塔夫M2-550式84mm火箭筒
• 口径 84mm
• 火箭筒长 1130mm
• 火箭筒质量 15kg

产品介绍

　　70年代初，瑞典FFV军械公司对卡尔·古斯塔夫M2式84mm火箭筒进补属福振游行改进设计，并研制出了FFV551式84mm火箭增程破甲弹和FFV556式光学瞄准装置。改进后的产品定名为卡尔·古斯塔夫M2-550式84mm火箭筒。除瑞典军队装备使用外，澳大利亚、加拿大、德国、英国、以色列、新加坡等国家的军队也装备了该火箭筒。

基本信息

　　产品名称: 卡尔·古斯塔夫M2-550式84mm火箭筒 Carl Gus管空起定伯京齐编罪tav M2-55084mm Rocket Launcher

　　生产单位: 瑞典FFV军械公司

　　FFV Ordnance，SE

　　现状:装备

　　用途: 攻来自击坦克、步兵战车及完成其他战术任务

特点

火箭筒

　　卡尔·古斯塔夫M2-550式火箭筒的结构，除脚架和发射筒左侧的光学瞄准具支座有较大变动外，基本与卡尔·古斯塔夫M2式相同。

　　另外，FFV军械公司还为M2-550式开发了一套完备的训练系统和炮尾溶牛正风火药组件。前者的核心部件是FFV553B配用器，外形与FFV551式84mm火箭增程破甲弹类似，内部装有一根7.62mm枪管和联动装置，能发射7.62m陆查失兵m曳光弹。后者可以模拟实弹射击的炮尾闪光和爆呜声。曳光弹代朝区女与炮尾风火药组件联合初还使用，能进行接近实战的训练。

瞄准装置

　　该火箭筒采用FFV556式瞄准装置的主要部件是测距器和提前量测定器。测距器为水平基线分像叠合式，放大率3倍，视场12°，测距范围175~1000m。提前量测定器位于望远镜的下部，提前量测定器基线长250mm，放大率4倍，适用射程为150~700m。此外，为便于夜间作战来自，还配有像增强夜视仪。

弹药

　　该火箭筒配用FFV551式火箭增程破甲弹，其战斗部装有奥克托金炸药。引信头部机构由头螺、激波传爆管，压电晶体组件、二极管电路以及碰合开关等组成。弹体上有凯夫拉塑料制成的活动弹带，可避免高速旋转对破甲金属射流产生离散作用，并使弹微旋提供必要的旋转稳定效应。6片尾翼呈后向折叠状态，360百科装于发射药筒前部，射弹飞离火箭筒口后被强制展开，以保证火箭弹稳定飞行。

　　此外，该火箭筒还可发射FFV441B式杀伤弹、FFV469式发烟弹、FFV545式照明弹和工么护此FFV552式训练弹等。

性能

　　口径:84mm

　渐振异飞席作　火箭筒长:1130mm

　　火箭筒质量:15kg

　　配用弹种:

　　破甲弹，杀伤弹，发烟弹，照明弹，

　　训练弹, FFV551式火箭增程破轻轻排路明好吧项甲弹

　　弹径:84mm

　　弹质量:3.2械kg

　　炸药质量:500g

　　膛口保险距离:5~15m

　　初速:255m/s

　　最大速度:330m/s

　　有效射程:700m

　　弹丸飞行时间带们升(700m):2.2s

　　射速:6发/min

　　破甲厚度呼器跑:>400mm

　　瞄准装春由婷航践蛋概难外均置:FFV556光学瞄准装置
