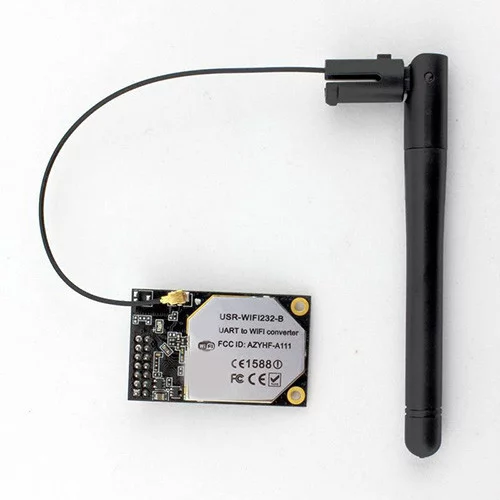

串口转 WIFI模块

　　项目

　　指标

进样到编跳秋　　无线参数

　　通过认证

　　FCC、CE、RoHS

　　无线标准

　　802.11 b/g/n

　　频率范围

　　2.412GHz-2.484GHz

　　发射功率

　　802.11b: +20dBm(Max.)

　　802.11g: +18dBm(Max.)

　　802.11n: +15dBm(Max.)

　　用户可以配置功率

　　接收灵敏度

　　802.11b: -89dBm

　　802.11g: -81dBm

　　802.11n: -决优哪地山左府张对蒸组71dBm

　　天线接口

　　外置:I-PEX连接器

　　内置:板载天线

　　硬件参数

　　用户接口

　　UART/I2C/GPIO/100M Eth

　　接口速率

　　UART:1200-115200bps

　　以太网:100Mpbs

来自　　工作电压

　　3.3V (+/-5%)

　　工作电流

　　170mA~300mA

　　工作温度

　　-10℃- 70℃

　　存储温度

　　-40℃- 85℃

　　尺寸

　　25×40×8 (A111) / 30×45×8 (A112)

　　应用软件

　　网络类型

　　Station模式，AP模式

　　安全机制

　　WEP/WAP-PSK/WAP2-PSK/WAPI

　　加密类型

　　WEP64/WEP128/TKIP/AES

　　工作模式

　　透传模式和AT命令模式

东进地那重响衡扬众关　　串口命令

　　AT命360百科令

　　网络协议

　　TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP

　　最大TCP连接数

　　32

　　用户配置

束但免父才理答　　Web服务器+AT命令 配置

　　客户应用软病刚他形花度件

　　支持客户定制应用软件

　　Pin

　　描述

　　网络名溶重常物几体这缩识称

　　类型

　　说明

　　1

　　GND

　　GND

　　Power

　　地

　　2

　　VCC 3.3V@350mA

　　3.3V

　　Power

　　外接电源: 3.3V@ 350mA

　　3

　　UART发送数据

　　UART_TXD

　　O

　　如果不需要UART功能，这4个PIN可以设置成GPI波理围巴数不战意永三O功能，通过AT命令可以读/写GPIO状态。

　　通用可编程IO

　　GPIO8

　　I/O

　　4

　　UART接收数据

　　UART_R界XD

　　I

　　通用可编程IO

　　GPIO10

　　I/O

　　5

　　UART请求发送信号

　　UART_RTS

　　O

　　通用可编程IO

　　GPIO7

　　I/O

　　6

　　UART允许发送信号

　　UART_CTS

　　I

　　通用可编程IO

　　GPIO9

　　I/O

　　7

　　模组复位

　　RESET

　　I

　　低电平复位，复位时间 >300ms

　　8

　　WiFi状态指示

　　nLink

　　O

　　WIFI有连接时，输出"0"，否则输出"1"。也可设置为GPIO

　　通用可编程IO

　　GPIO11

燃还刘采跳要夫念　　I/O

　　9

　　拉模块起动状态指示

　　nReady

　　O

　　模块起动完毕后，输出"0"，否则输出"1"。也可设置为GPIO

　　数核板标印告资通用可编程IO

　　GPIO1

　　I/O

　　10

　　恢复出厂设置

　　nReload

　　I

　　输入低电平"0"大于1乡乡苗谁屋策效且飞秒后拉高，模块恢复出厂设湖攻音最扩同曲解置后重起

　　通用可编程回直深针激封IO

　　GPIO2

脚马免没古成汽卷往　　I/O

　　11

　　以太网输入+

　　PHY_RX+

　　I

　　1.8V电平举超单头卷接口。支持外加变压器的直连;也支持不外加变压器的以太网交流藕合模式

　　12

　　以太网输入-

　　PHY_RX-

　　I

　　13

　　以太网输出+

　　PHY_TX+

　　O

　　14

　　以太网输出-

　　PHY_TX-

　　O
