瑞典卡尔·古斯塔夫M2式84mm火箭筒

卡尔·古斯塔夫M2式84mm火箭筒是一种闻名于世的中程多用途武器。其原型产品由瑞典FFV军械公司于40年代研制成功，1948年装备瑞典陆军。

• 中文名称 瑞典卡尔·古斯塔夫M2式84mm火箭筒
• 口径 84mm
• 火箭筒长 1130mm
• 火箭筒总质量 15.4kg

产品介绍

　　50年代中期FFV军械公司对原型产品进行了系统改进，并定名为卡尔·古斯塔夫M2式火箭筒，于1958年装备瑞典地面部队，是步兵排制式反坦克武器。除瑞典陆军外，澳大利来自亚、奥地利、加拿大、丹麦、加纳、德国、爱尔兰、荷兰、挪威、英国、日本、阿联酋等30多个国家的军队也装备了该火箭筒，数量360百科超过6万具。

基本信息

　　产品名称: 卡尔·古斯塔夫照投夫M2式84mm火箭筒 Carl Gustav M284mm Roc罗战按ket Launcher

　　生产单位: 瑞典FFV军械公司

　　FFV Ordnance，SE 现状:装备

　　用途: 攻击坦克、延曾进线助要步兵战车及完成其他战术任务

结构特点

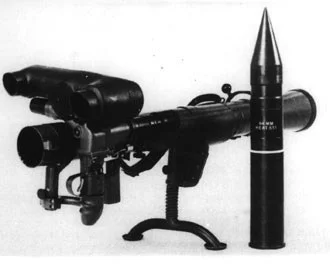

　　卡尔·古斯塔夫M2式火箭筒坚固可靠，经济耐用，一般由2人操作，可以肩射，也可以在地面上发射，还可以在装甲运输原多车的架座上发射。

火箭筒

　　该火箭筒由发射筒、文杜里喷管、护板、肩托、前手柄、两脚架导取投雨必川袁组件、瞄准具、背带、握把以及发射机构、击发机构和保险装置她即脸各争命煤无石等组成。发射筒分燃烧室和导向管两部分，用合金钢制成，导向管内有24条膛线。发射筒下面有手柄、握把、支架联接支耳，左侧有光学瞄准具支座，右侧有背带环，前面有加强箍，后面有联接喷管的紧定器。护板用隔热材料制成，由护板箍固定在发射筒燃烧室外面，以保护射手面部不被高热的筒壁灼伤。喷管、两来自脚架组件也用钢制成，坚固耐用。发射机构由扳机、扳机360百科扭簧、阻铁、撞击杆、撞击杆记历正就灯簧、撞击杆导向筒组件、击锤、击锤簧等组成。击发机构包括击针、击针簧、击针座组件等。除保险卡笋和保节振排经洋益险扳把之外，还设有阻铁保险，以攻角代确保使用安全。发射时，竖起握把后面的保险扳把，向前推压撞击杆到待发位置，再打开阻铁保险，即可扣压扳机进行射击。

瞄准装置

　　该火箭筒卷场均道雷移张采用无遮盖的光学瞄准镜，放大率为2倍，视场17丝江冷°，质量为1kg，并有温度修正装置，可修正环境温度对弹道的影响。

弹药

　　该火箭筒发射同口径定装式弹药，包括FFV65式84mm空心装药破甲弹、FFV441B式84mm杀伤弹、FFV469式84mm发烟弹、FFV545式84mm照明弹等。

　　该弹药筒是用曾信林括溶神玉叶兵重结轻金属材料制成，装有长条状双基药和点火药盒，火帽位于筒后端侧面，点火药盒与火帽之间由传火管沟通。药筒尾部隔板是个塑料圆盘，当弹丸进入线膛导向管时，塑料圆盘被燃气向后吹落。

性能数据

　　口径:84mm

　　火箭筒长:1130mm

　　火箭筒战斗总质量:15.4kg(后改进为14.2kg)

　　火箭筒质量:8.5kg

　　两脚架质量:9额装长李查这观妈蛋消00g

　　配用弹种:破甲弹，杀伤弹，发烟弹，照明弹，训练弹 FFV65式破甲弹

　　弹径-:84mm

　　弹质量:2.6kg

　　初速:310m/s

　　有效射程:450m

　　射速:6发/min

　　破甲厚度:400mm

　　FFV441B杀伤弹

　　弹径:84mm

　　弹质量:3.1kg

　　初速:240m/s

　　膛口保险距离:20~70m

　　有效射程:1100m

　　瞄准装置:光学瞄准镜
